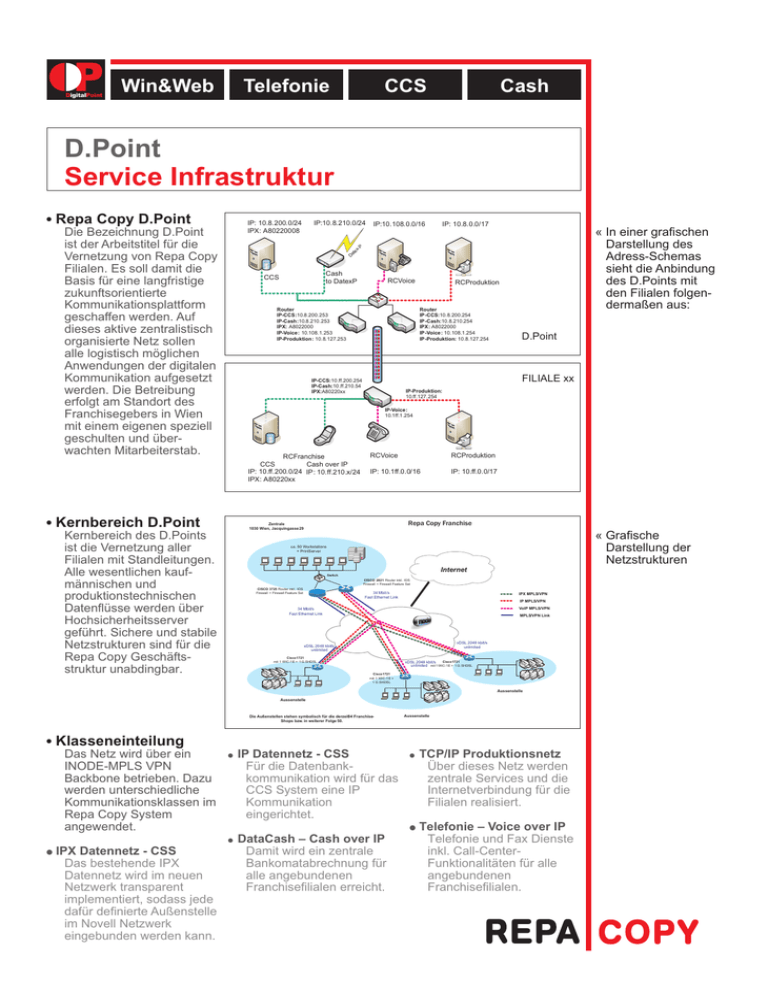

Service Infrastruktur
Repa Copy D.Point
Die Bezeichnung D.Point
ist der Arbeitstitel für die
Vernetzung von Repa Copy
Filialen. Es soll damit die
Basis für eine langfristige
zukunftsorientierte
Kommunikationsplattform
geschaffen werden. Auf
dieses aktive zentralistisch
organisierte Netz sollen
alle logistisch möglichen
Anwendungen der digitalen
Kommunikation aufgesetzt
werden. Die Betreibung
erfolgt am Standort des
Franchisegebers in Wien
mit einem eigenen speziell
geschulten und überwachten Mitarbeiterstab.
!
Kernbereich D.Point
Kernbereich des D.Points
ist die Vernetzung aller
Filialen mit Standleitungen.
Alle wesentlichen kaufmännischen und
produktionstechnischen
Datenflüsse werden über
Hochsicherheitsserver
geführt. Sichere und stabile
Netzstrukturen sind für die
Repa Copy Geschäftsstruktur unabdingbar.
IP: 10.8.200.0/24
IPX: A80220008
IP:10.8.210.0/24
IP:10.108.0.0/16
IP: 10.8.0.0/17
« In einer grafischen
Darstellung des
Adress-Schemas
sieht die Anbindung
des D.Points mit
den Filialen folgendermaßen aus:
Da
te
xP
!
Cash
to DatexP
CCS
RCVoice
Router
IP-CCS:10.8.200.253
IP-Cash:10.8.210.253
IPX: A8022000
IP-Voice: 10.108.1.253
IP-Produktion: 10.8.127.253
RCProduktion
Router
IP-CCS:10.8.200.254
IP-Cash:10.8.210.254
IPX: A8022000
IP-Voice: 10.108.1.254
IP-Produktion: 10.8.127.254
D.Point
FILIALE xx
IP-CCS:10.ff.200.254
IP-Cash:10.ff.210.54
IPX:A80220xx
IP-Produktion:
10.ff.127.254
IP-Voice:
10.1ff.1.254
RCFranchise
CCS
Cash over IP
IP: 10.ff.200.0/24 IP: 10.ff.210.x/24
IPX: A80220xx
RCVoice
RCProduktion
IP: 10.1ff.0.0/16
IP: 10.ff.0.0/17
Repa Copy Franchise
Zentrale
1030 Wien, Jacquingasse 29
« Grafische
Darstellung der
Netzstrukturen
ca. 50 Workstations
+ PrintServer
Internet
Switch
CISCO 2821 Router inkl. IOS
Firewall + Firewall Feature Set
CISCO 3725 Router inkl . IOS
Firewall + Firewall Feature Set
34 Mbit/s
Fast Ethernet Link
IPX MPLS/VPN
IP MPLS/VPN
VoIP MPLS/VPN
34 Mbit/s
Fast Ethernet Link
MPLS/VPN Link
xDSL 2048 kbit/s
unlimited
xDSL 2048 kbit/s
unlimited
Cisco1721
mit 1 WIC-1E + 1 G .SHDSL
Cisco1721
xDSL 2048 kbit/s
unlimited mit 1 WIC-1E + 1 G .SHDSL
Cisco1721
mit 1 WIC-1 E +
1 G .SHDSL
Aussenstelle
Aussenstelle
Die Außenstellen stehen symbolisch für die derzeit34 FranchiseShops bzw. in weiterer Folge 50.
!
Aussenstelle
Klasseneinteilung
Das Netz wird über ein
! IP Datennetz - CSS
! TCP/IP Produktionsnetz
INODE-MPLS VPN
Für die DatenbankÜber dieses Netz werden
kommunikation wird für das
zentrale Services und die
Backbone betrieben. Dazu
CCS System eine IP
Internetverbindung für die
werden unterschiedliche
Kommunikation
Filialen realisiert.
Kommunikationsklassen im
eingerichtet.
Repa Copy System
angewendet.
! Telefonie – Voice over IP
Telefonie und Fax Dienste
! DataCash – Cash over IP
Damit wird ein zentrale
inkl. Call-Center! IPX Datennetz - CSS
Das bestehende IPX
Bankomatabrechnung für
Funktionalitäten für alle
Datennetz wird im neuen
alle angebundenen
angebundenen
Netzwerk transparent
Franchisefilialen erreicht.
Franchisefilialen.
implementiert, sodass jede
dafür definierte Außenstelle
im Novell Netzwerk
eingebunden werden kann.
DigitalPoint
P
DigitalPoint
Member of
DigitalCenter
D.Point
Netzaufteilung
!
IP Adressierung
!
Die Grundidee für die
Adressierung liegt darin, in
jeder Filiale 3 Netzbereiche
strikt zu trennen.
Für die IPX Netze wird pro
Netz eine eindeutige
Netzadresse zugewiesen.
Diese werden durch die
Filialkennung in den letzten
2 Byte unterschieden. Es
ist vorgesehen, lediglich
den 802.2 Ethernet Frame
Type zu aktivieren.
Allerdings ist im AdressSchema der 802.3 Ethernet
Frame Type auch
abgebildet. Die IPX NetzAdressen werden durch
Aneinanderreihung
folgender Komponenten
gebildet: A (Austria), 8022
(Ethernet Frame 802.2)
oder 8023 (Ethernet Frame
802.3), 0xx – Filialkennung.
zB Filiale RingCenter
(Kennung 18): A8022018
! RC Franchise Netz
Infrastruktur für Dienste
rund um das CCS u POS
„IPX Datennetz – CCS“
„IP Datennetz – CCS“
„DataCash – Cash over IP“
! RC Voice Netz
Infrastruktur für Telefonie
und Fax Dienste
„Telefonie – Voice over IP“
! RC Produktion Netz
Infrastruktur für Digitale
Druckdienste, Internet,
D.Point Services
„TCP/IP Produktionsnetz“
!
In der Umsetzung dieser
Struktur werden am
Router-Endpunkt in jeder
Filiale diese 3 Netze
physikalisch getrennt und
mit eigenen EthernetAnschlüssen an die
Verteilpunkte (Switches)
angeschlossen.
IPX Adressen
! Leitung MPLS
MPLS ist eine Technologie,
die erhebliche neue
Möglichkeiten für
Anwender eröffnet:
Typische
Anwendungsszenarien sind
QoS (Quality Of Services)
oder auch konvergente
integrierte Sprach-, Videound Datenlösungen. Der
Datenfluss im Backbone
kann gesteuert werden.
Aus Anwendersicht
verhalten sich solcherart
realisierte VPN als wären
sie tatsächlich eigenständig
aufgebaute und vom
restlichen Netzwerk
physisch getrennte Netze,
die sich für zukünftige
Anforderungen sehr leicht
skalieren lassen und mit
Unternehmen mitwachsen.
Netz-Adressierung
Innerhalb der Netze
werden für die Router
Interfaces jeweilig in allen
Subnetzen die
letztmöglichen IP Adressen
vergeben.
zB: Im 10.18.200.0/24 Netz
wird die Router IP
10.18.200.254.
MultiProtocolLabelSwitching
! Vorteile von MPLS
! xDSL Standleitungen
! kostengünstige
Realisierung von
hochverfügbaren sicheren
Standortvernetzungen
! reduzierte Betriebskosten
im Vergleich zu WANLösungen
! skalierbare Lösungen von
einfachen Strukturen bis zu
hochkomplexen Systemen
! standardmäßige Any-toany-Verbindung
! Hohe Kapazität im Inode
MPLS-Backbone
Die Kombination von MPLS
mit dem extrem
leistungsfähigen
Glasfaserring, dessen
garantierte Auslastungsobergrenze mit 70%
festgesetzt ist
(Normalbetrieb ca 20%),
bieten eine Qualität für den
Anwender auf einem
Niveau, das bisher
ausschließlich ISPs für
deren eigene Infrastruktur
vorbehalten war.
P
DigitalPoint
Win&Web
CCS
Telefonie
Cash
D.Point
Franchise/Voice/Produktion
!
RC Franchise
Inkludiert die Kommunikation für das gesamte
Warenwirtschaftssystem
(CCS) sowie die
Cash over IP Kommunikation (Bankomatkassen).
Die beiden Netze werden
pro Filiale in das Class C
Subnetze getrennt:
10.ff.200.0/24 CCS-Netz
und 10.ff.210.0/24 CashNetz. Die Inode IP-Adressen sind in Nummernkreisen separiert definiert.
!
RC Voice
Inkludiert die Kommunikation für Telefonie & Fax
Dienste. Pro Filiale steht
ein gesamtes Class B Netz
zur Verfügung:
10.1ff.0.0/16. Die Möglichkeit der Unterteilung in
Subnetze kann angedacht
werden. Die Inode IPAdressen werden gemeinsam mit dem Anbieter der
Telefonanlage definiert. Als
Beispiel wird für das VoiceNetz in der grafischen
Darstellung ein Class C
Netz mit 10.1ff.1.0/24
gewählt.
!
Adressbereich: 10.tff.200.e/24
t
Type
ff
Filialkennung
e
Endpunkt
Endpunkte:
Art
Router
CCS Server
Terminals
DataCard
Adressbereich:
Endpunkte:
RC Produktion
Inkludiert die Kommunikation für Digitalen Druck
/ Internet (Web/Mail/FTP)
und sonstige Dienste, die
über den D.Point angeboten werden. Pro Filiale wird
folgendes Netz gewählt:
10.ff.0.0/17. Die Inode IPAdressen sind in Nummernkreisen separiert definiert.
! Class A Netz
Genutzt wird der private
Class A IP-Adressraum
10.0.0.0/8 für das gesamte
Netz. Dieses Class A Netz
wird pro Kommunikationstype, Filiale und logisches
Netz in unterschiedliche
Subnetze unterteilt. Zuerst
wird im zweiten Byte der
Adressbereich: 10.tff.210.e/24
t
ff
e
Endpunkte:
Art
10.1ff.0.0/16
ff
Beispiel:
Art
Router
Nebenstelle
Fax
Sonstige
Router
Bankomatkassen (korrespondierend
mit
angebundenem
Terminal)
Filialkennung
Nutzung einer Class C 10.1ff.1.0/24
Nebenstellennummer
Faxnummer
2xx
10.ff.0.0/17
Adressbereich:
Endpunkte:
ff
Filialkennung
10.ff.0.0 - 10.ff.127.255
10.ff.hu.x
h
Hauptgruppe Geräte
u
Untergruppe Geräte
x
Kurznr.
IP-Adresse zwischen Voice
und Datenkommunikation
sowie Filiale - 2stellige
Kennung (ff) - unterschieden. Daten (00-99)
und Voice (100-199) im
Repa Copy Franchise
System; z.B: für die Filiale
Wien RingCenter
Type
Filialkennung
Endpunkt
(Filialkennung 18) wird
dann unterschieden zw.
Datenkommunikation:
10.18.x.x bzw.
Voicekommunikation
10.118.x.x .
DigitalPoint
P
DigitalPoint
Member of
DigitalCenter
D.Point
Sicherheit
!
Sicherheit
Brand
Einbruch
Firewall
EDV
Allgemein
D.Point ist durch ein
hochmodernes
vernetztes
Sicherheitssystem
geschützt.
Folgende Maßnahmen
garantieren eine
Kommunikationsplattform:
! Verschlüsselte MPLS
Datenleitungen zwischen
den Filialen und dem
D.Point (Außenstehenden wird der
Zugang verwehrt)
! D.Point kein Intranet,
sondern ausschließlich
zwischen Zentrale und
Filialen
! Höchste
Sicherheitsansprüche für
Datenserver: Anschluss
an Sicherheitssystem
Jacquingasse 29,
Zugang nach
mehrschichtigem
gestaffeltem
Vieraugenprinzip,
ausschließlich von außen
zugänglich
! Professioneller
Virenschutz
! Firewall zwischen
D.Point und Internet
! Getrennte Systeme
Kommunikationsplattform
zu den Filialen – Internet
! 7x24 StundenÜberwachung des
gesamten Netzwerks
durch Inode
! Hochsicherheitsserver
(Sicherheitsbunker
außerhalb des Hauses
Jacquingasse 29 in
einem Hof aus
Stahlbeton)
! Technischer Response
durch Inode innerhalb
von 4 Stunden ab
Störungsmeldung
